SY LED5型:變送器赫斯曼接頭二線制無源型可編程控制4-20mA回路數顯表 赫斯曼型兩線無源智能回路路電路表

放大字體  縮小字體 2014-07-12 慧聰網930
導讀

產品描述產品特點●低成本赫斯曼接頭設計,方便專用變送器嵌入安裝●兩線制無源型工作方式,無需其它輔助電源供電●測量精度、顯

 產品描述

    產品特點

    ●低成本赫斯曼接頭設計,方便專用變送器嵌入安裝

    ●兩線制無源型工作方式,無需其它輔助電源供電

    ●測量精度、顯示位數高,達到四位,±2字

    ●采用LED顯示面板,可適應有光和無光環境

    ●小體積設計:外形尺寸65.4×45.3×46.5mm(高×寬×厚)

    ●工業級溫度范圍:-25℃~70℃,具有高可靠性

    典型應用

    ●傳感器、變送器工作運行狀態顯示

    ●工業設備運行測量、監視和遠程控制

    ●石油、化工、環保、采礦系統控制點監測

    ●溫度、壓力、流量、液位信號監測顯示

    ●PLC、DCS系統運行數據的獲取與顯示

    ●儀器儀表、醫療設施、工控設備產品開發

    SunYuanSYLED5型低成本、小體積四位低成本Hirschmann(簡稱“赫斯曼”)設計。赫斯曼接頭上、下端裝有GDM3009型插頭、插座,可以串連接入用赫斯曼接口的變送器裝置中,做數值顯示器使用。這種二線制無源智能回路4-20mA電流(LED)數顯表,采用無源設計的輸入、輸出兩條線串聯方式接入變送器4-20mA回路中,可將通過回路中的4-20mA模擬量,按設定范圍線性對應地以十進制數字量顯示出來。SYLED5型數顯表采用兩線制無源工作原理,測量回路中通過的電信號既做為顯示表的輸入信號,也是該顯示表的工作電源,這種兩線制無源型工作方式,無需其它輔助電源供電,所以使用時接線簡單方便,體積小、精度高、成本低。傳統的模擬顯示表采用電位器調節,調節參數單一,不靈活,受溫度影響較大。相比于傳統的模擬顯示表,這種數字表采用兩按鍵操作,由中央處理器CPU進行控制,可實現零點、滿量程、小數點、報警、延時等多種參數的設定,具有較強的靈活性和實用性。數顯表采用LED顯示板,LED各段采用恒流驅動,使4-20mA范圍內亮度均勻,并且?guī)Х聪颉⑦^流保護,適用于工業現場、石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的監測。在大多數應用場合,是通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為4-20mA電信號以后,再接入SYLED5型數顯表,將溫度、壓力、流量、液位等物理量實時顯示出來,方便用戶進行現場全方位控制。

    SYLED5型數顯表用于測量4-20mA直流電流信號,無需外部供電直接在4-20mA回路信號上取電測量。所顯示數字并非直接的電流測量值,而是4mA、20mA的預設值,并將測量的電流值相對這兩個預設值呈線性顯示出來。例如:4mA設置為0,20mA設置為8000,那么當輸入8mA時表就會顯示2000,輸入12mA時表就會顯示4000;又如4mA設置為1000,20mA設置為-1000,輸入12mA時表就會顯示0,輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999,即四位;最小為-1999。

    SYLED5型數顯表同時具有報警功能,帶兩路隔離式開關量輸出,可以就地顯示、控制與報警。此功能只是從程序上實現,2個PC452光藕焊盤位置預留,待用戶有報警需求時再安裝。數顯表設定了兩個報警點,并有正、負報警方向設置。報警點的報警對象針對顯示讀數,報警時LED面板最后一位小數點閃爍,報警信息通過端口輸出可驅動光耦的報警信號。

    SYLED5外形尺寸:外形尺寸65.4×45.3×46.5mm(高×寬×厚),采用阻燃塑料外殼,用于顯示控制儀表或機柜內部傳感器變送器信號的數顯。

    注意事項

    1、輸入信號(電流方向)切勿接反,否則易損壞數顯表。

    2、輸入電流信號一般不超過25mA,當輸入電流達100mA時數顯表會出現不可修復的損壞。

    測試或接入電流回路時,回路中最好串聯200Ω以上電阻進行保護。

    3、不能在潮濕和有腐蝕氣體環境下使用,否則會減少使用壽命或徹底損壞。

    SYLED5型數顯表技術參數

    1、使用條件:

    ⑴通過電流:額定范圍3~22mA

    極限范圍小于100mA

    ⑵溫度范圍:額定使用范圍:-20℃~60℃

    極限工作范圍:-40℃~70℃

    ⑶相對濕度:20%~90%RH

    ⑷沖擊振動:符合電子工業部標環境實驗Ⅱ組儀器要求。

    2、面板顯示方式:黑色LED(發光二極管)數字及小數點顯示,字高9.3mm(0.37英寸)。

    3、四位數顯表顯示設定范圍:

    ⑴4mA:-1999~9999

    ⑵20mA:-1999~9999

    4、電壓降:電壓降≤3.2V,有過流保護。

    5、極性轉換:低于顯示表零點值時顯示“-”,高于零點值時無極性符號顯示。

    6、精度:全量程線性偏離±2字(相對于2000的規格)

    7、溫度影響誤差:≤50PPM/℃。

    8、過量程顯示:“oHH”或“oLL”

    9、外形尺寸:65.4×45.3×46.5mm(高×寬×厚),采用阻燃塑料外殼。

    詳細技術資料:http://www.sun-yuan.com/download/html/DownDetail_116.html

    使用說明

    1、安裝

    請參考“SYLED5型數顯表外形尺寸及顯示面板圖”進行安裝,殼體材料為ABS阻燃料塑。上、下端裝有Hirschmann(簡稱“赫斯曼”)GDM3009型插頭、插座,可以串連接入用赫斯曼接口的變送器裝置中,做數值顯示器使用。

    2、外電路連接

    請參考“SYLED5型數顯表內部與外部接線示意圖”進行連接,圖中的“1”、“2”、“3”、“4”標號與“SYLED5型數顯表外形尺寸及顯示面板圖”中的“1”、“2”、“3”、“4”標號一一對應。

    產品設定選型舉例

    當超出IC測量的極限AD位后或是顯示值大于9999、低于-1999無小數點時,做過量程顯示。

    如超出IC測量的極限AD位(4-20mA標定)

    4mA顯0,20mA顯2000,輸入3.01mA時顯示oLL,輸入26.01mA時顯示oHH

    4mA顯2000,20mA顯0,輸入3.01mA時顯示oLL,輸入26.01mA時顯示oHH

    顯示值大于9999、低于-1999無小數點:

    4mA顯0,20mA顯9999,輸入20.01mA時因無小數點可做移位,所以顯示oHH

    4mA顯-1999,20mA顯5000,輸入3.99mA時因無小數點可做移位,所以顯示oLL

    報警輸出及應用

    1、兩路報警信號在主CPU芯片中生成的直流電平信號,經光耦隔離輸出,輸出低電平表示報警狀態,輸出高電平為非報警狀態。

    2、因為顯示控制器是無源二線制工作,最小工作電流3mA,所以報警信號也十分微弱,最低只有0.5mA。借助擴流能力很強的光敏三極管型光電耦合器將信號隔離,采用集電極開路(OC門)輸出。輸出接上拉電壓,電流最大可擴至120mA。這種光敏三極管型的光電耦合器的原理如下圖所示:圖中①、②腳是光電耦合器的輸入端,接儀表電路板的報警信號,③、④腳是報警信號經過光電耦合器隔離后的輸出端,接儀表外電源電路,對報警信號做進一步的放大與增能,最終達到可以驅動所需要的聲響、光、電、制冷、加溫、電機等執行機構。

    3、光電耦合器隔離和擴流后的二路報警信號,在儀表背面的PCB板上從標號為“1H/1L”、“2H/2L”四個接線端孔上引出,“1H/1L”是第一路報警輸出,“2H/2L”是第二路報警輸出,“1H”、“2H”接光敏管集電極,“1L”、“2L”接發射極。



2

2

    4、由于光敏三極管Ic最大電流的限制,其擴流和驅動負載能力有限,用戶如需更大驅動電流,用來現場驅動繼電器、電磁閥、步進電機等裝置,可自行外接功率擴展電路(功率放大管或伺服電路)進行擴流放大處理或做特殊定制。

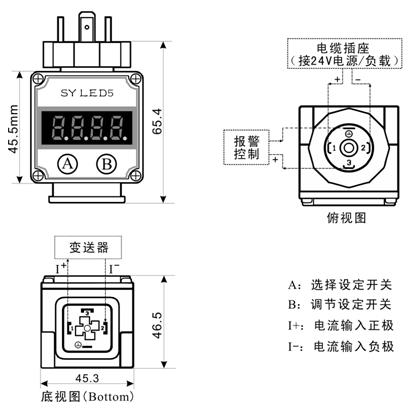

    赫斯曼數顯表外形尺寸、產品圖片及顯示面板圖

2

2

    SYLED5型低成本赫斯曼接頭設計數顯表結構及外形尺寸如上圖:表體上方裝有赫斯曼圓形陽性插頭,可與電源、負載電纜插座插接,下方裝有赫斯曼方形陰性插座,可與變送器組件上的插頭插接。安裝時,先旋下表體上方的圓形插頭,再將變送器組件插入表體下方的方形插座,然后利用鎖定在表體內腔橫隔板上的軸向螺釘,將變送器組件固定在表體上,之后將圓插頭裝在表體上方圓孔內,再插入電纜插座,最后用軸向貫串螺釘將二者固定連接,完成安裝過程。

    赫斯曼數顯表典型應用接線圖

2

    SYLED5型數顯表外電路連接如上圖:本儀表是串接在變送器回路中工作的,接入電源和變送器輸入輸出電流及報警信號,其輸入輸出關系已由插頭座的端子定義所確定,詳見面板圖和示意圖,只要電纜插座及變送器插頭的接線符合本儀表要求即可直接使用。

    訂貨選型須知

    訂貨前請認真閱讀本說明書的全部內容,以明確本產品是否符合用戶現場應用并正確選型。

    1、本產品出廠設定默認值按4mA顯“0.0”,20mA顯“200.0”調定。

    2、用戶訂貨時最好先提出顯示規格要求,我們將數顯表在出廠前調校好,方便用戶直接使用。
